UV 印刷過的塑板也能真空成型？PET 板材實際成型案例
UV 印刷可以直接在塑膠板材表面印製文字、圖案與色彩。如果產品後續還需要立體造型，已經完成 UV 印刷的塑板，還能再進行真空成型嗎？

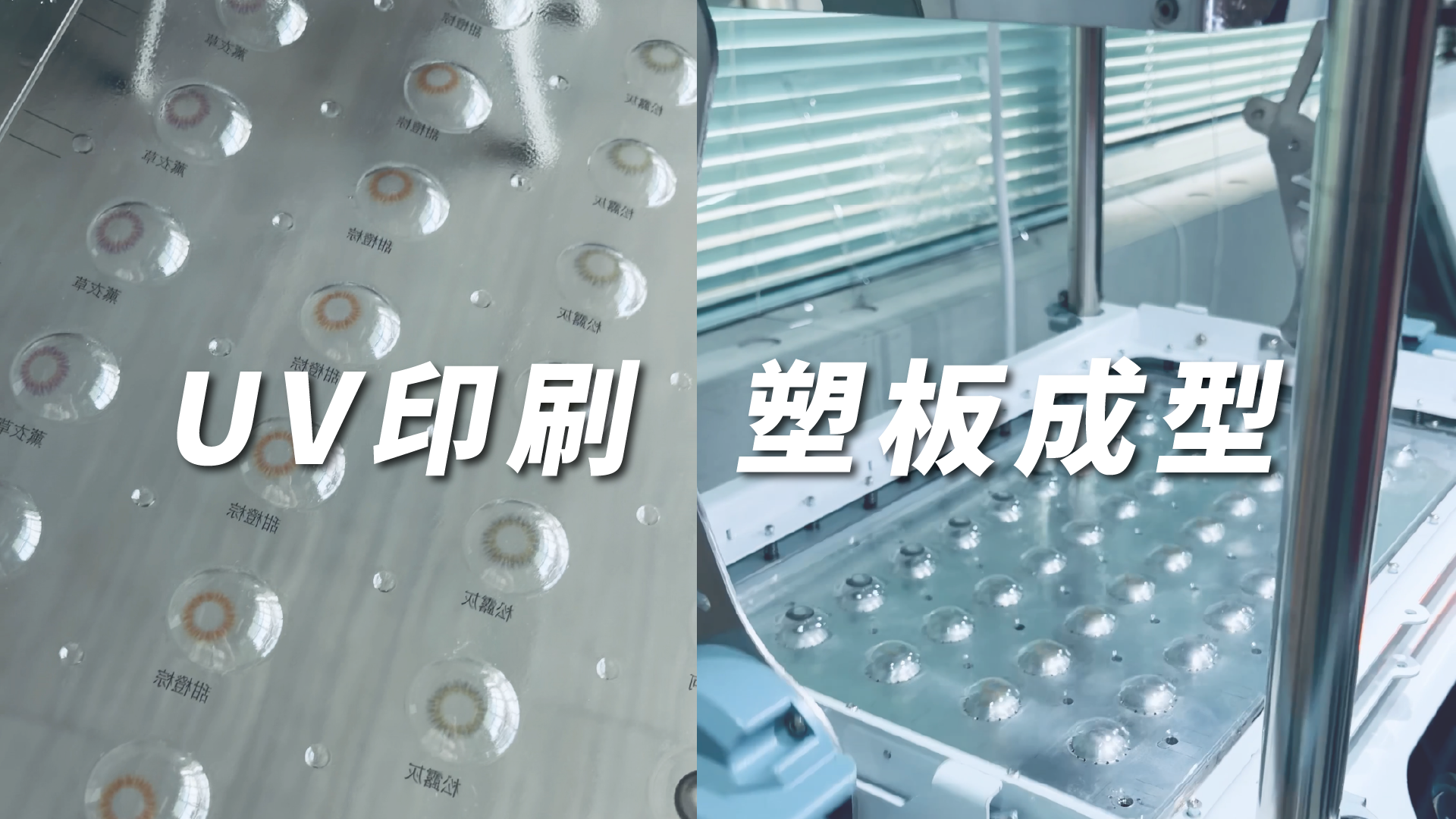

這次 MYYARD 收到一個很有趣的試機案例。使用者希望製作隱形眼鏡用的 Tray 盤，並帶來已經事先完成 UV 印刷的 PET 板材，希望測試印刷後再進行真空成型的效果。我們使用 FORMART 3 智慧真空成型機 搭配 專業鋁模 進行實際測試。
PET 板材經過加熱與真空成型後，順利貼合模具，原本位於平面上的印刷圖案，也隨著塑板的拉伸形成立體輪廓。
先 UV 印刷，再進行真空成型
一般真空成型會將熱塑性塑板加熱至適合成型的狀態，再利用真空使塑板貼合模具。
這次的製作流程則是在成型前，先完成 PET 板材的 UV 印刷：
PET 板材 → UV 印刷 → 加熱 → 真空成型 → 成品
這種方式讓印刷圖案直接存在於塑板上，再與塑板一起進入成型製程。對於需要同時呈現印刷內容與立體結構的產品，可以減少成型完成後再處理表面圖案的需求。
這次製作的隱形眼鏡 Tray，就是利用這個概念，將原本平面的印刷 PET 板轉變成立體展示成品。
(*若想進一步了解 Tray 從設計、打樣到量產的流程，可參考客製 Tray 開發案例。)
真空成型後，印刷圖案會跟著拉伸
進行真空成型時，PET 板材會依照模具的高度、深度與造型產生不同程度的拉伸，因此表面的 UV 印刷圖案也會一起延伸。
從這次成品可以看到，原本印刷在平面 PET 上的圖案，在成型後會順著 Tray 的立體輪廓產生變化。
這也是設計這類產品時需要先考慮的地方。
如果只是裝飾性圖案，適度的拉伸可能不會影響整體設計；如果是 Logo、文字、圓形或需要精準定位的圖案，就需要考慮成型後的位置與比例變化。
FORMART 3 實際成型影片🎬
這次我們也記錄了 UV 印刷 PET 板搭配 FORMART 3 與鋁模的實際成型過程
UV 印刷塑板真空成型要注意什麼？
這次測試證明，在本次使用的 PET 板材、UV 印刷與成型條件下，可以順利完成真空成型。但不同材料與印刷條件，結果仍可能不同。
UV 油墨在成型過程中會與塑板一起經歷加熱及拉伸，模具越深，局部材料的延伸量也可能越大。因此，實際效果會受到塑板材質、UV 油墨、印刷方式、模具造型及成型條件影響。
如果要將這種方式應用在正式產品上，建議使用實際的板材、印刷方式與模具先進行測試，再依照成型結果調整圖案的位置及尺寸。測試前也可先查看PET 真空成型塑板的材料與加工規格。
哪些產品可以應用？
「先印刷、再真空成型」可以應用在需要結合平面圖案與立體塑膠造型的產品，例如展示 Tray、包裝內襯、產品展示件或其他客製化塑膠成型件。
對產品開發來說，也可以先透過真空成型測試印刷圖案經過拉伸後的效果，再決定後續圖稿與模具設計。
