真空成型不到位？先別錯怪真空力，可能只是模具沒預熱
在真空成型過程中，如果塑膠片沒有完整貼合模具，細節、深角或邊緣位置成型不到位，很多人會先檢查真空力是否足夠。
真空力確實會影響成型結果，但它不是唯一因素。
材料加熱狀態、模具設計、抽氣路徑、脫模角度與模具溫度，都會影響塑膠片是否能順利貼合。

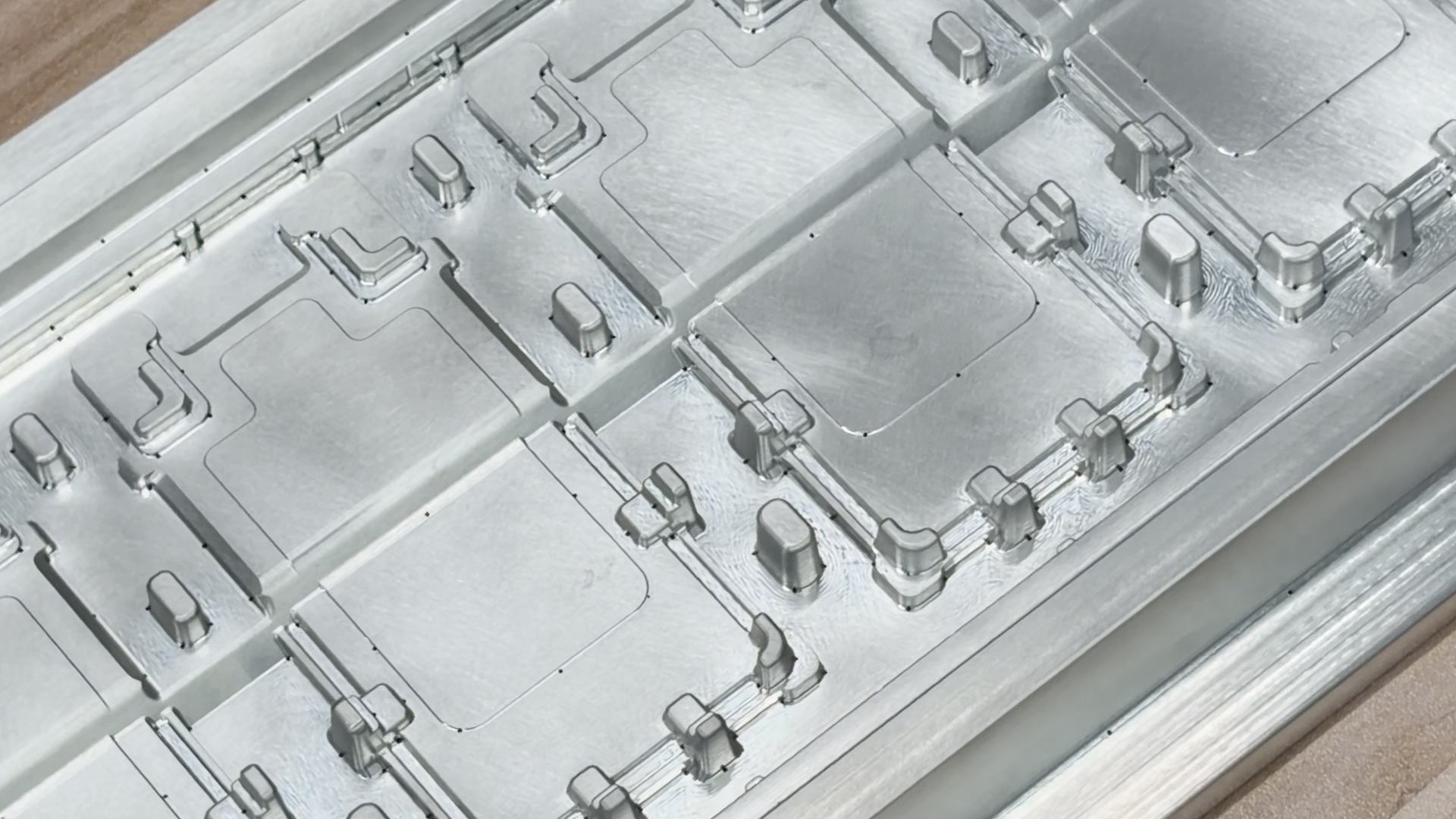

如果使用的是金屬模具，尤其是鋁製模具，模具本身的溫度也需要納入檢查。
模具太冷時，塑膠片接觸到模具表面後會快速降溫，材料延展時間變短，成型結果就可能不穩定。
為什麼鋁製模具需要預熱？
鋁的導熱速度很快。
這個特性讓鋁製模具在加工、耐用性與尺寸穩定性上有優勢；但在真空成型時，也可能讓材料太快降溫。
塑膠片在加熱後，需要維持在可延展的狀態下，被真空吸附到模具表面。當塑膠片接觸到冷的鋁製模具時，熱量會快速傳到模具上。材料如果太快變硬，細節、深角與邊緣位置就比較不容易貼合到位。
因此，在使用鋁製模具或其他金屬模具時，成型前先讓模具暖起來，通常可以讓成型結果更穩定。
連續成型幾次後，為什麼效果可能變好？
有些使用者會發現，前幾次成型結果不夠理想，但連續做幾次後，成型效果反而變得比較穩定。
其中一個可能原因，是模具在連續成型過程中慢慢升溫。
當模具不再那麼冷，塑膠片接觸模具後就不會立刻快速降溫。
材料能維持較好的延展狀態，貼合細節與邊角的機會也會提高。
這也是為什麼金屬模具預熱可以作為成型條件的一部分。
若前幾次成型不到位，可以先檢查模具溫度是否過低，
不要只調整真空力或材料加熱時間。
金屬模具可以怎麼預熱？
金屬模具預熱不一定需要專業設備。依照模具尺寸、材質與現場條件，可以使用熱風槍、吹風機、烘碗機或烤箱進行預熱。
如果現場有 3D 列印機，也可以將金屬模具放在熱床上加熱。
不過，3D 列印機熱床通常升溫速度較慢，較適合小型模具或不急著成型的情境。若模具尺寸與材質允許，烤箱通常會更快。
金屬模具可以先加熱到 70°C 左右測試。
這個溫度可以作為起點，不代表所有材料與模具都適用同一條件。材料種類、材料厚度、模具大小、細節深度與現場環境，都會影響適合的預熱條件。
預熱重點：讓模具不要太冷
金屬模具預熱的目的，是降低塑膠片接觸冷模時的快速降溫。
重點不在於把模具加熱到很燙，而是讓模具不要太冷。
如果模具溫度過高，也可能造成其他問題，例如材料局部過軟、表面狀態改變，或是脫模變得不順利。
操作時可以先從
短時間、較保守的溫度
開始測試，再依照成型結果調整。
觀察重點可以放在細節是否更清楚、深角是否更貼合、邊緣是否到位，以及脫模是否順利。
若預熱後成型穩定度提升，就代表
模具溫度可能是影響因素之一。
這個方法主要適用金屬模具
金屬模具預熱的觀念主要適用於金屬模具，尤其是鋁製模具。
因為金屬導熱快，冷模具對塑膠片溫度的影響會比較明顯。
如果是 3D 列印模具，通常比較不會遇到同樣的問題。
多數 3D 列印材料的導熱速度低於金屬，塑膠片接觸模具後，不會像接觸冷金屬一樣快速降溫。
不過，3D 列印模具仍然需要注意耐熱性、表面強度、抽氣路徑與脫模角度。
模具材質不同，檢查重點也會不同。
FORMART 可支援多種模具與原型成型
MYYARD 製作的 FORMART 智慧真空成型機，可應用於金屬模具、3D 列印模具，也可以直接拿產品作為原型進行成型測試。
在產品開發、設計打樣、教育應用與小量製造中，使用者可以依照不同需求選擇模具製作方式。
若使用金屬模具，建議將模具預熱納入測試條件；若使用 3D 列印模具，則應優先確認材料耐熱性與結構穩定性。
真空成型的穩定度，通常需要從多個條件一起調整。
真空力、材料加熱、模具設計與模具溫度，都可能影響最終成型結果。
結論
真空成型不到位時，不一定只是真空力不足。
若使用鋁製模具或其他金屬模具，模具太冷可能讓塑膠片接觸後快速降溫，導致材料提早變硬，影響細節、深角與邊緣貼合。
金屬模具可以先從 70°C 左右作為測試起點，再依照材料、厚度、模具大小與成型結果調整。這個方法主要適用於金屬模具；若使用 3D 列印模具，通常比較不會遇到同樣的快速降溫問題。
FORMART 可支援金屬模具、3D 列印模具與直接產品成型。
實際操作時，透過逐步測試成型條件，可以讓成型結果更穩定，也更容易找到適合產品開發與小量製作的流程。
No Comments
