真空成型機比較｜吸塵器、混合式氣泵、單一真空泵差異
真空成型機常見的氣源設計，可以分為外接吸塵器、混合式氣泵與單一真空泵。不同設計除了最高真空度不同，Pressure–Flow Curve（壓力－流量曲線）也有所差異。

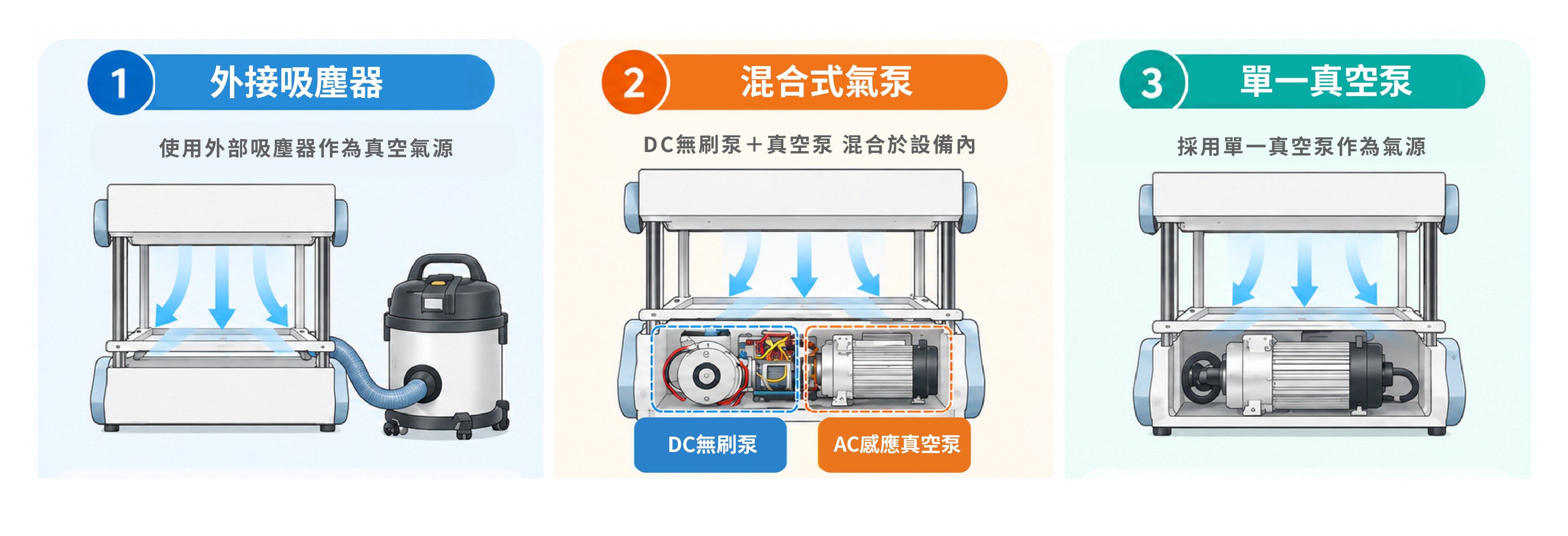

真空成型機常見的氣源設計有哪些？
真空成型需要利用負壓，使加熱後的塑膠板材貼合模具，因此「氣源」是真空成型機的重要核心之一。
目前常見的設計大致可以分成：
| 氣源設計 | MYYARD 實際案例 | 真空度 | 設計方式 |
|---|---|---|---|
| 外接吸塵器 | FORMART Lite | 約 -10～-20 kPa | 使用外部吸塵器 |
| 混合式氣泵 | FORMART 2 | 最高 -90 kPa | DC 無刷泵＋AC 感應真空泵 |
| 單一真空泵 | FORMART S | 最高 -90 kPa | AC 感應真空泵 |
| 單一真空泵 | FORMART 3 | 最高 -92 kPa | 300W 真空泵 |
單看規格，可以很容易看出不同設備的最高真空度。
但如果要進一步比較混合式氣泵與單一真空泵，就不能只看「最高可以達到多少 kPa」，還需要觀察完整的 Pressure–Flow Curve。

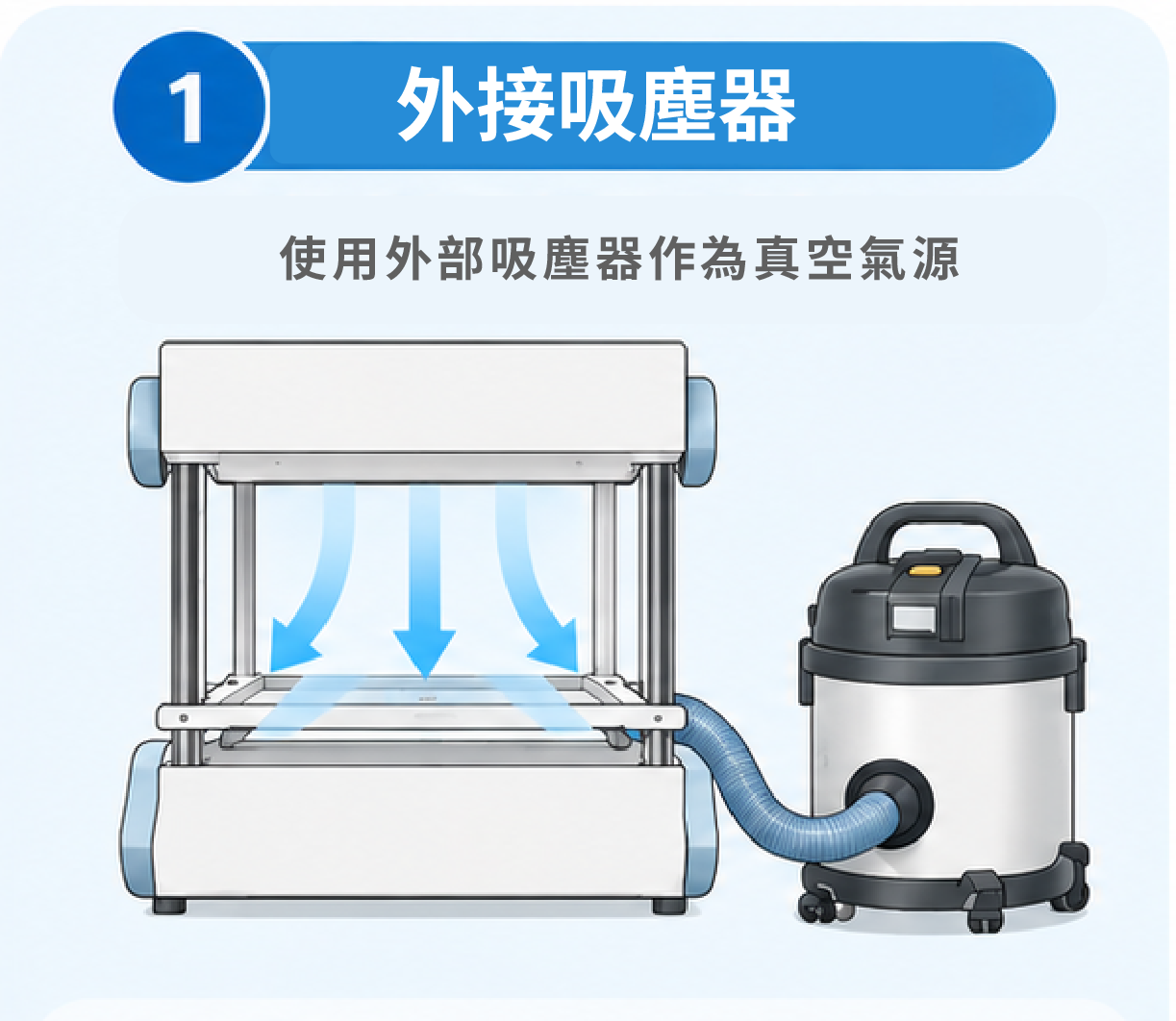

外接吸塵器可以用來做真空成型嗎？
可以，外接吸塵器是部分入門型與 DIY 真空成型設備使用的氣源方式，MYYARD 過去的 FORMART Lite 也採用過這種設計。
使用時將吸塵器連接真空成型設備，再利用吸塵器產生的負壓進行成型。
依照 MYYARD 過去的測試數據，這類吸塵器的真空度大約為 -10～-20 kPa。
在實際真空成型過程中，我們也觀察到外接吸塵器的幾項特性：
- 真空度約 -10～-20 kPa
- 流量大
- 氣流擾動較大
- 塑板容易快速降溫
因此，MYYARD 後續在 FORMART S 上改變了這種設計。
FORMART Lite 到 FORMART S，為什麼從吸塵器改成內建真空泵？

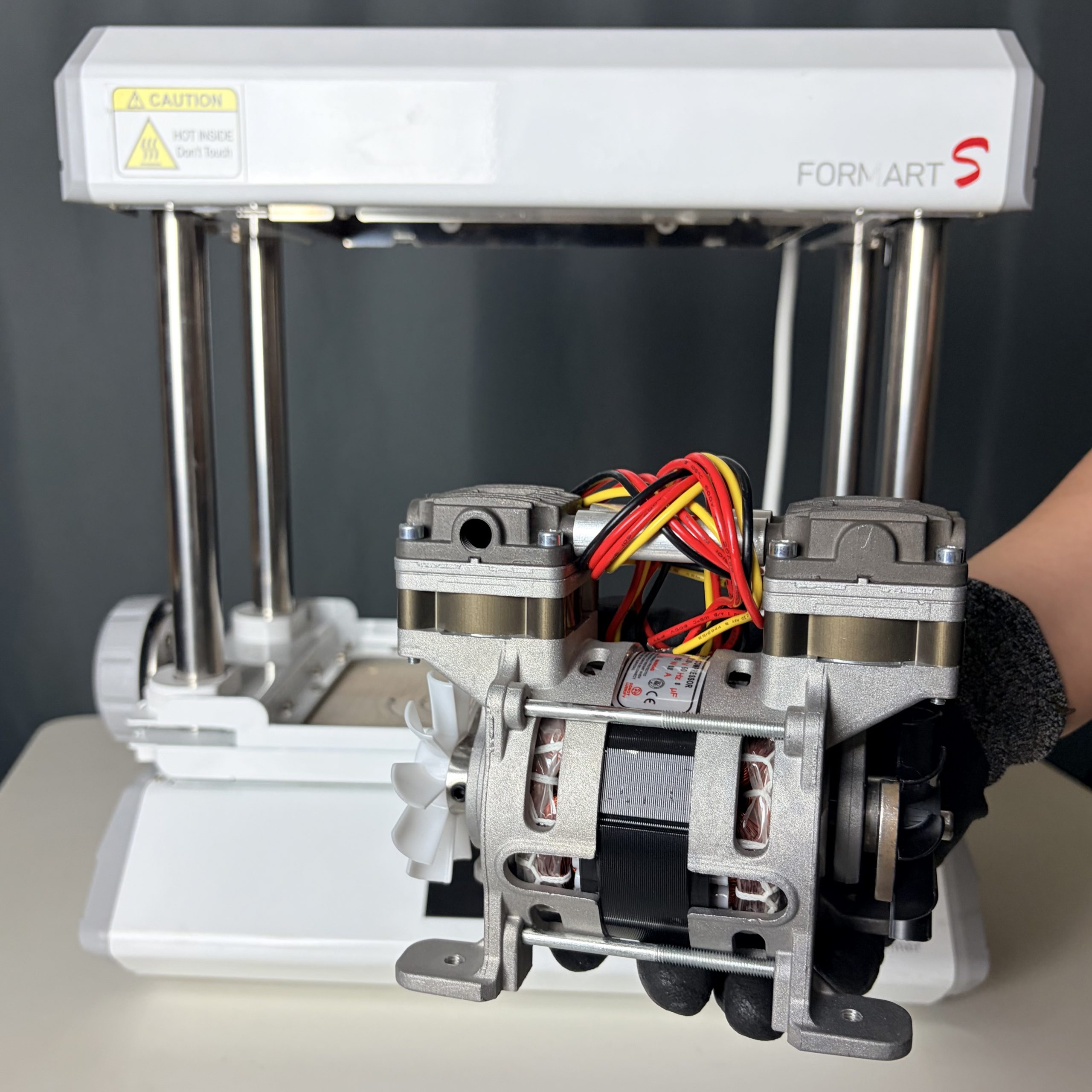

FORMART S 將 FORMART Lite 原本需要外接吸塵器的氣源設計，改為內建單一 AC 感應真空泵（AC Induction Pump），最高真空度可達 -90 kPa。

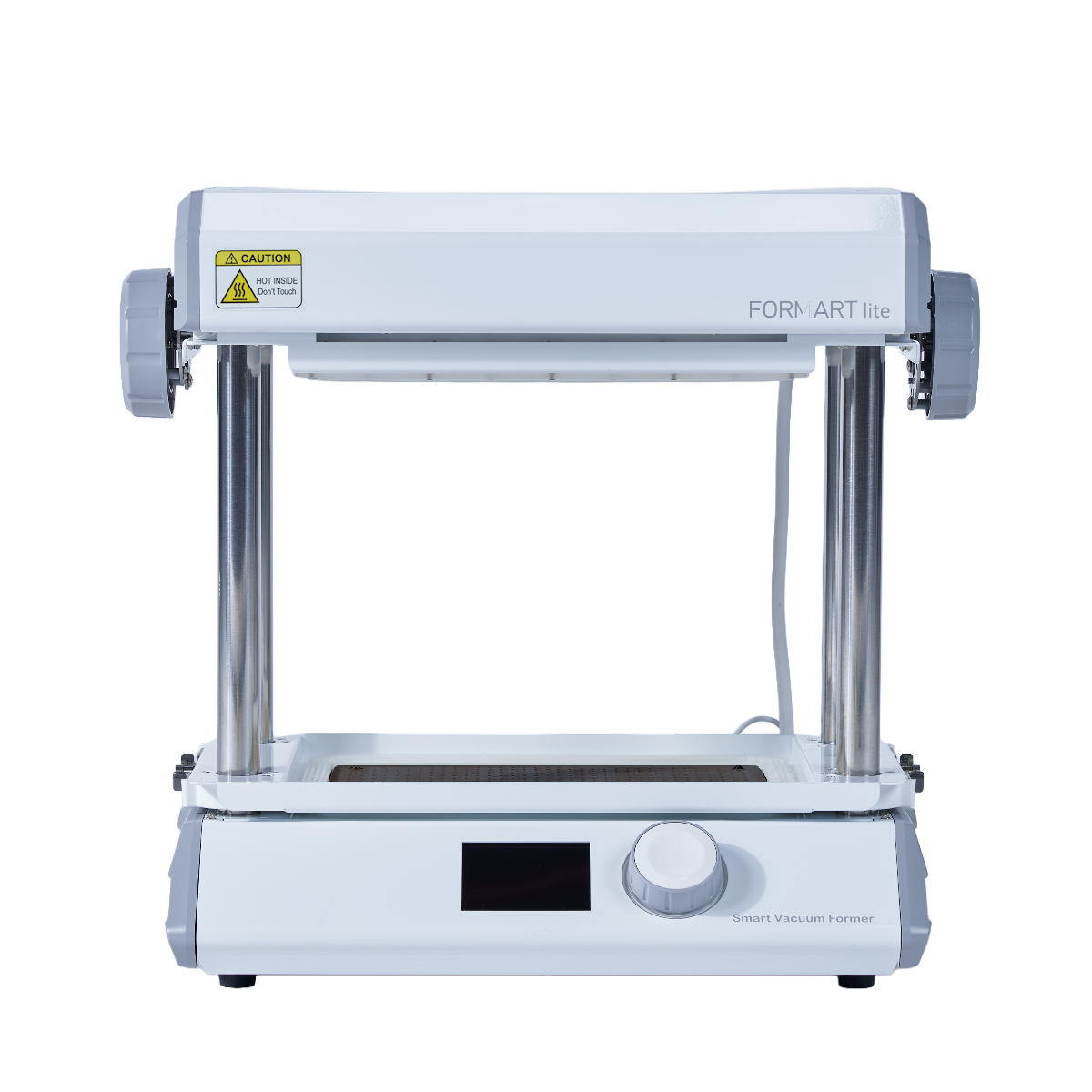

FORMART Lite
- 外接吸塵器
- 約 -10～-20 kPa
➡️

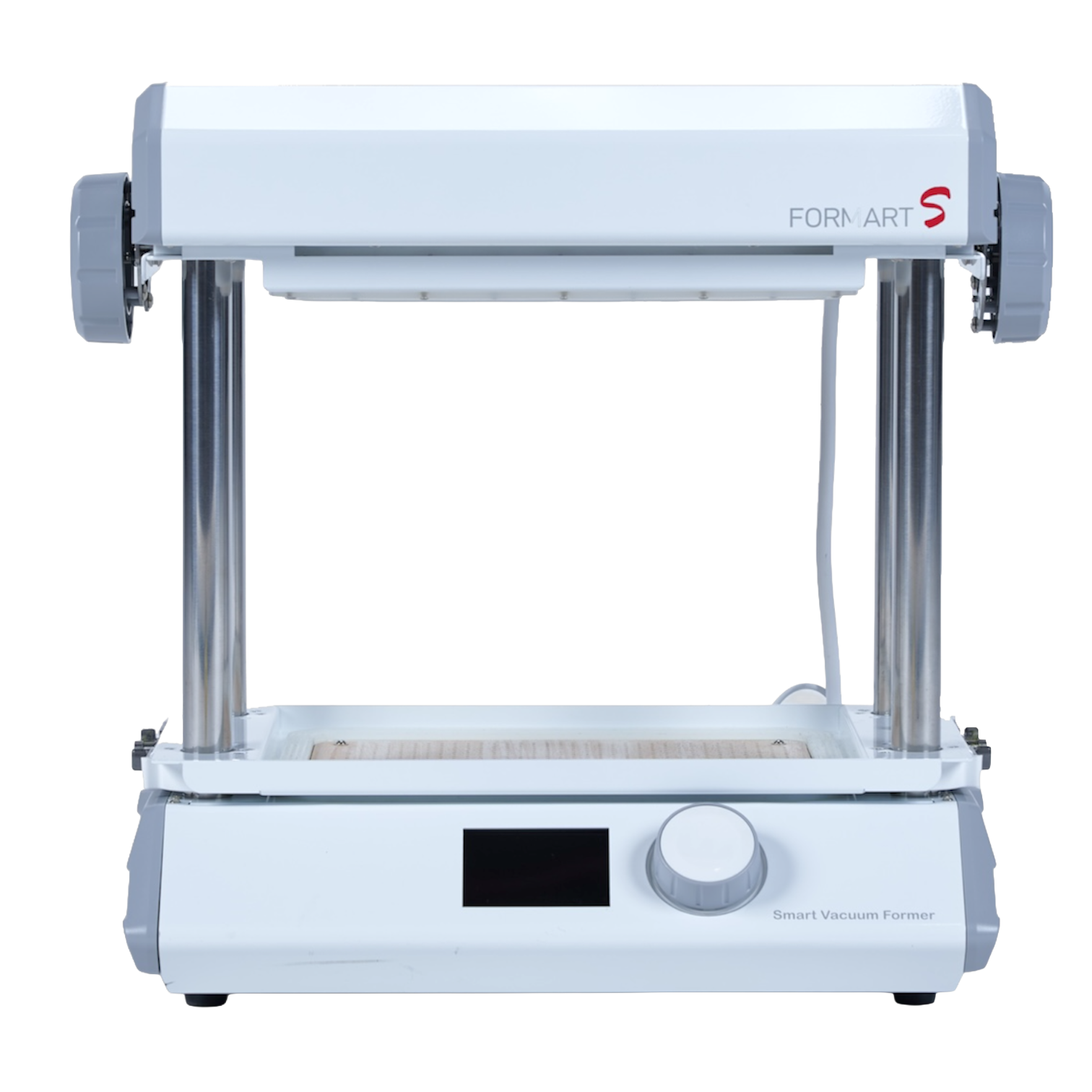

FORMART S
- 內建單一真空泵
- 最高 -90 kPa
真空來源直接整合至設備內，不再需要另外連接吸塵器。
這也是 MYYARD 從外接式氣源發展到內建真空泵的一條產品演進路線。

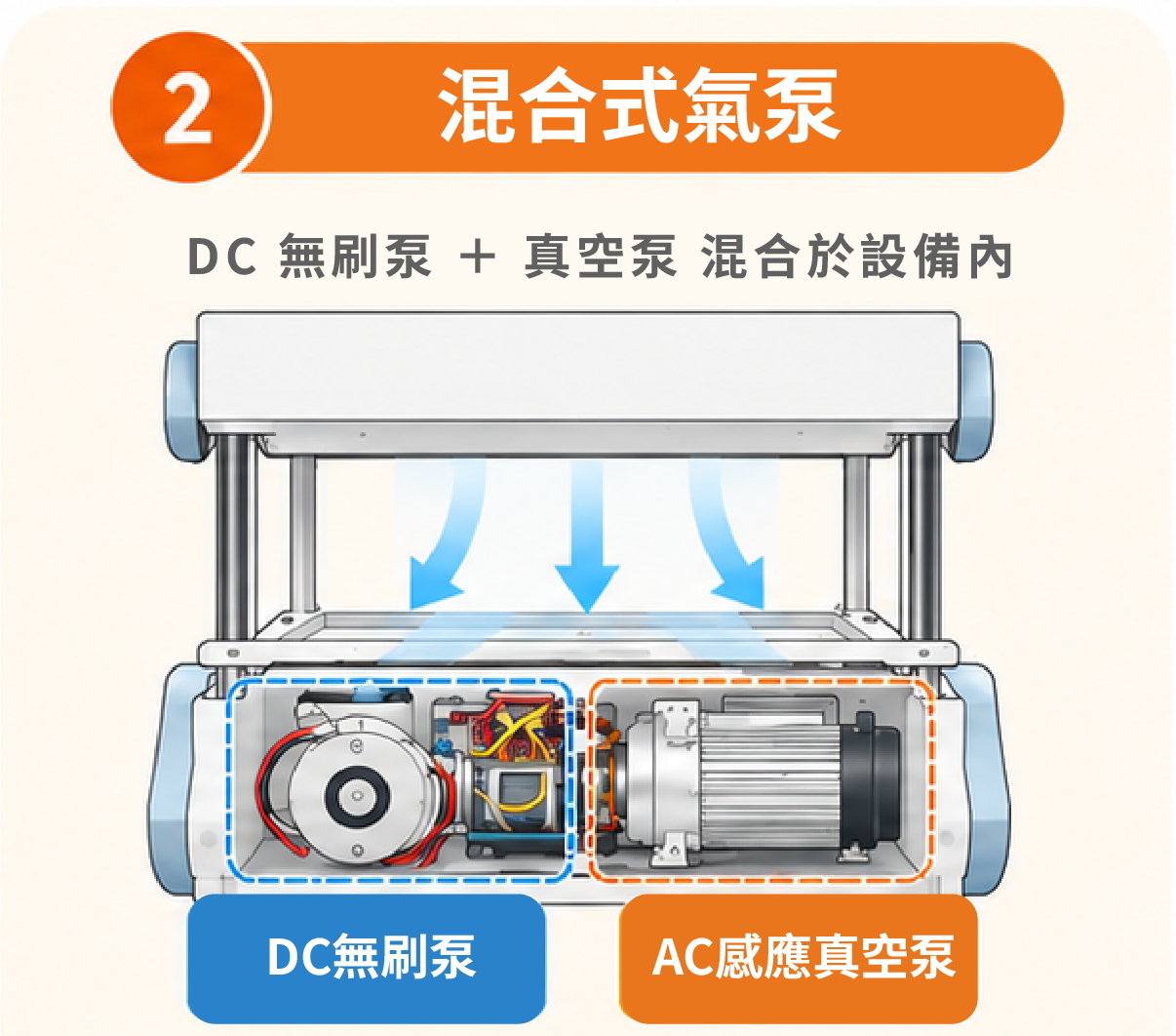

混合式氣泵是什麼？FORMART 2 為什麼有兩顆泵？
除了單一真空泵之外，市售真空成型設備也可以看到另一種設計：混合式氣泵。

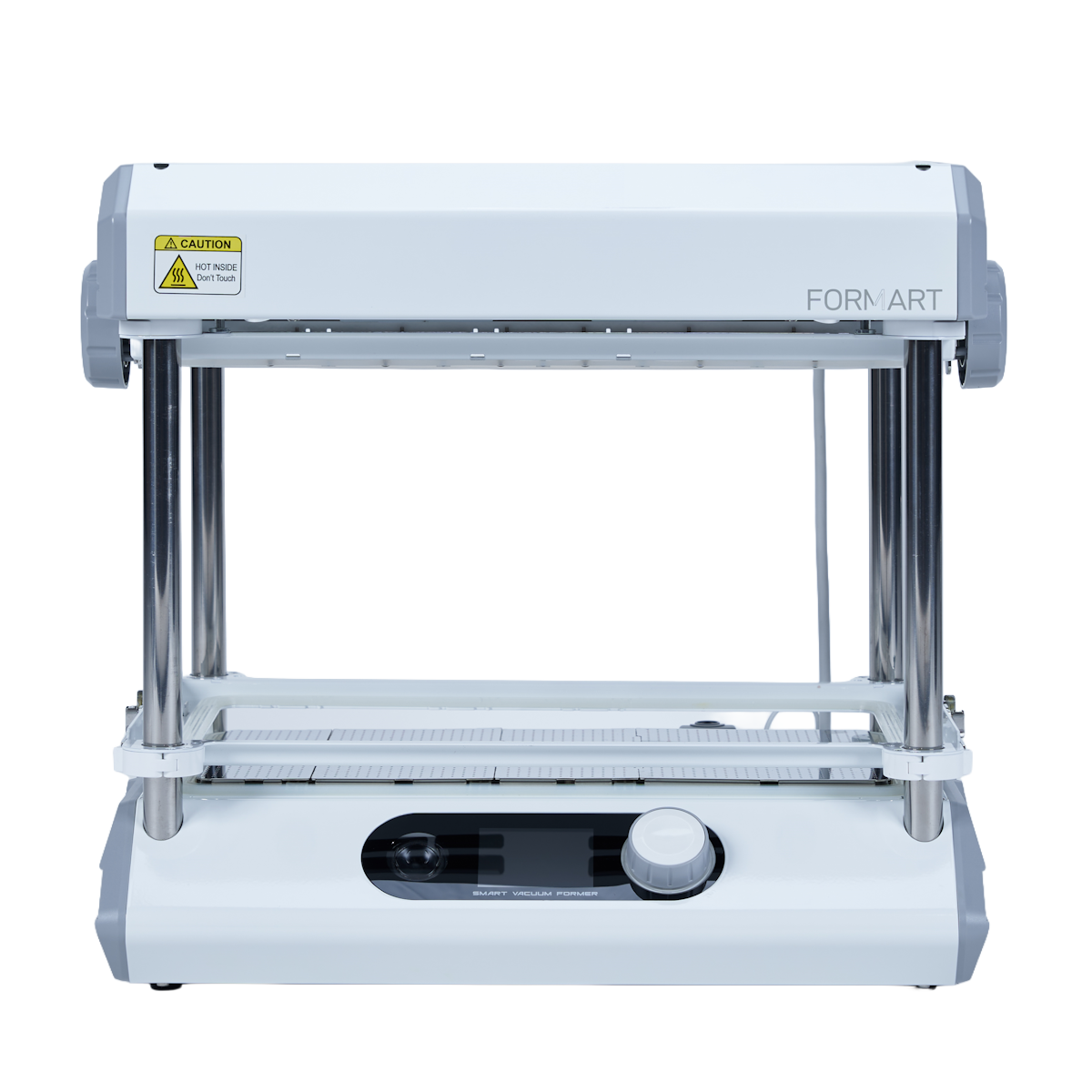

MYYARD 前代 FORMART 2 就採用了：
DC Brushless Pump + AC Induction Pump
也就是將 DC 無刷泵＋AC 感應真空泵 整合在同一台設備中。
FORMART 2 的最高真空度可達 -90 kPa，並搭載 Vacuum Sensor 與真空壓力調整功能。
如果只看最高真空度，FORMART 2 與採用單一 AC 感應泵的 FORMART S 都可以達到 -90 kPa。
但在後續研究 FORMART 2 的 Pressure–Flow Curve 時，我們發現兩種氣源架構之間還存在另一項值得注意的差異。
混合式氣泵與單一真空泵差在哪裡？
從 MYYARD 實際取得的 Pressure–Flow Curve 可以看到，FORMART 2 的混合式雙泵曲線存在凹陷；FORMART 3 改採單一真空泵後，則呈現單一斜率。
這也是 FORMART 2 與 FORMART 3 真空系統很重要的差異。
FORMART 2
混合式雙泵
- DC Brushless Pump + AC Induction Pump
- 初始流量 > 200L/min
- 最高真空度 -90 kPa
- Pressure–Flow Curve 存在明顯凹陷
➡️
FORMART 3
單一真空泵
- 單一 300W 真空泵
- 初始流量約 110 L/min
- 最高真空度 -92 kPa
- Pressure–Flow Curve 呈現單一斜率
真空成型不只看最高真空度
成型開始時，塑膠板仍處於高溫、可塑的狀態。隨著抽氣、接觸模具與持續散熱，塑板溫度會逐漸下降，因此真正能有效成型的時間窗口其實有限。
FORMART 2 採用混合式雙泵設計，初期先利用較大的流量快速抽除空氣，之後進入低流量、高真空的工作區間。從 Pressure–Flow Curve 可以看到，兩個工作區間之間會產生明顯的斜率變化。
問題在於，當系統進一步進入需要較高真空度的區域時，塑板已經歷前段抽氣、氣流擾動以及接觸模具所造成的降溫，材料的溫度與可塑性已經低於成型初期，因此在需要高真空進一步呈現細節的階段，表現會略顯不足。
不過，相較於僅使用約 -10～-20 kPa 外接吸塵器的氣源設計，FORMART 2 的混合式雙泵最高仍可達 -90 kPa，因此整體真空成型能力已經有明顯提升。
到了 FORMART 3，則進一步改為單一 300W 真空泵，從初始約 110 L/min 到最高 -92 kPa 呈現連續的 Pressure–Flow Curve，不需要經歷混合式雙泵不同工作區間所形成的曲線凹陷。
所以，真空成型機真正值得比較的，不只是「最高能抽到多少真空度」，還包括塑板仍具有可塑性的有限時間內，真空系統如何從高流量一路建立至高真空。

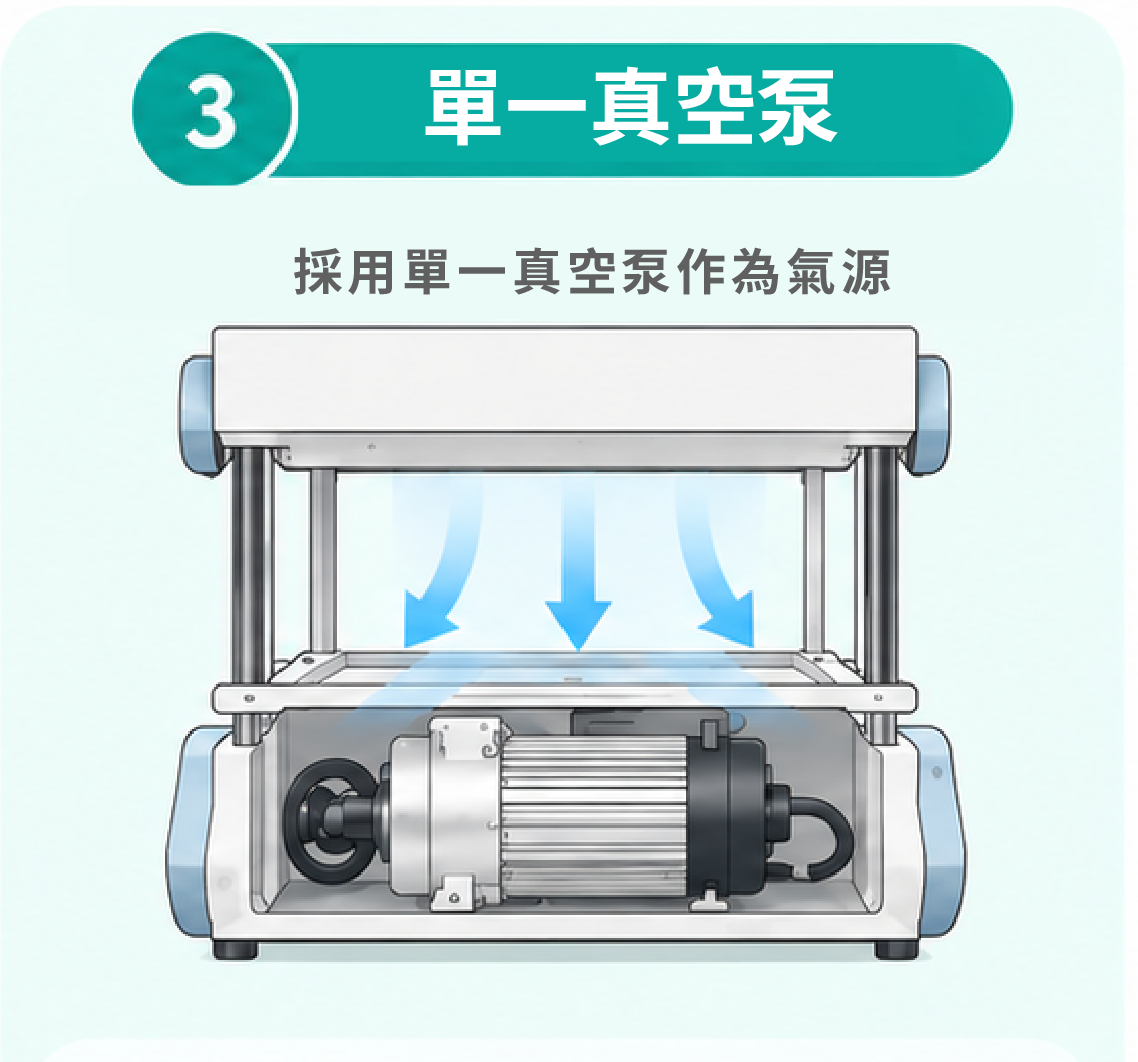

為什麼 FORMART 3 改用單一 300W 真空泵？
FORMART 3 從 FORMART 2 的混合式雙泵改為單一 300W 真空泵，最高真空度從 -90 kPa 提升至 -92 kPa，同時 Pressure–Flow Curve 也從具有凹陷的曲線改為單一斜率。
| 比較項目 | FORMART 2 | FORMART 3 |
|---|---|---|
| 氣源 | 混合式雙泵 | 單一真空泵 |
| 泵體 | DC 無刷泵＋AC 感應真空泵 | 300W 真空泵 |
| 最高真空度 | -90 kPa | -92 kPa |
| Pressure–Flow Curve | 存在凹陷 | 單一斜率 |
單看最高真空度，兩者只有約 2 kPa 的差異。
但從完整 Pressure–Flow Curve 來看，兩種氣源架構的曲線表現並不相同。
這也是為什麼 FORMART 3 的升級不應只理解成「-90 kPa 升級成 -92 kPa」。
真正的改變還包括：「混合式雙泵改成單一 300W 真空泵。」
真空成型機為什麼不能只看最高真空度？
因為最高真空度只代表氣源性能中的一項數據，Pressure–Flow Curve 還能呈現不同真空度下的流量變化。
以 FORMART 2 與 FORMART 3 為例：
FORMART 2 最高可以達到 -90 kPa，FORMART 3 則可以達到 -92 kPa。
如果產品規格只寫這兩個數字，看起來差異並不大。
但加入 Pressure–Flow Curve 後，就可以看到：
FORMART 2：混合式雙泵，曲線存在凹陷
FORMART 3：單一真空泵，曲線呈現單一斜率
因此，比較市售真空成型機時，除了最高真空度，也可以進一步了解設備採用哪一種氣源架構，以及完整的壓力－流量曲線。
吸塵器、混合式氣泵與單一真空泵有什麼差異？
| 比較項目 | 外接吸塵器 | 混合式氣泵 | 單一真空泵 |
|---|---|---|---|
| MYYARD 實際案例 | FORMART Lite | FORMART 2 | FORMART S／FORMART 3 |
| 氣源位置 | 外接 | 內建 | 內建 |
| 實測／規格真空度 | 約 -10～-20 kPa | FORMART 2：最高 -90 kPa | FORMART S：最高 -90 kPa；FORMART 3：最高 -92 kPa |
| 氣泵架構 | 外部吸塵器 | DC 無刷泵＋AC 感應真空泵 | 單一真空泵 |
| Pressure–Flow Curve | — | FORMART 2 存在凹陷 | FORMART 3 為單一斜率 |
| 是否需要外接吸塵器 | 是 | 否 | 否 |
從 MYYARD 自己的產品開發，也可以分成兩條清楚的演進：
- FORMART Lite → FORMART S
- 外接吸塵器 → 內建單一泵
- 約 -10～-20 kPa → 最高 -90 kPa
- FORMART 2 → FORMART 3
- 混合式雙泵 → 單一 300W 真空泵
- 最高 -90 kPa → 最高 -92 kPa
- 曲線存在凹陷 → 單一斜率
外接吸塵器、混合式氣泵、單一真空泵該怎麼選？
如果只是入門體驗真空成型，且不需要較高真空度，可以考慮外接吸塵器的機型；如果希望設備本身就能提供較高真空度，則應選擇內建真空泵的機型。進一步比較混合式與單一真空泵時，除了最高真空度，也應觀察 Pressure–Flow Curve 在整個成型過程中的流量變化。
| 氣源設計 | 適合需求 | 選擇時要注意什麼？ |
|---|---|---|
| 外接吸塵器 | 入門體驗、基本真空成型需求 | 需要另外準備吸塵器；MYYARD 過去測試的吸塵器真空度約為 -10～-20 kPa |
| 混合式氣泵 | 希望使用內建氣源，不另外連接吸塵器 | 不能只看最高真空度，還要注意不同泵體工作區間所形成的 Pressure–Flow Curve |
| 單一真空泵 | 希望使用內建氣源，並重視從初始流量到高真空區間的完整抽氣表現 | 除了最高真空度，也可比較 Pressure–Flow Curve 是否能維持連續的流量變化 |
只是入門使用，外接吸塵器的真空成型機夠用嗎？
如果主要目的是入門體驗真空成型，且不需要較高真空度，外接吸塵器是一種可以使用的氣源方式。
MYYARD 過去的 FORMART Lite 就採用外接吸塵器設計，測試的吸塵器真空度約為 -10～-20 kPa。這類設備需要另外準備吸塵器，因此選購前也要確認設備本身是否包含真空氣源。
什麼情況適合選擇內建真空泵？
如果希望設備本身就能建立較高真空度，不需要另外準備吸塵器，可以直接選擇內建真空泵的真空成型機。
以 MYYARD 的設備為例，FORMART S 採用內建單一真空泵，最高真空度可達 -90 kPa；FORMART 3 採用單一 300W 真空泵，最高真空度可達 -92 kPa。
因此，「需不需要外接吸塵器」可以先作為第一層篩選；如果確定要選擇內建氣源，再進一步比較真空泵架構與 Pressure–Flow Curve。
內建氣源要選混合式氣泵還是單一真空泵？
如果兩台設備的最高真空度接近，就不能只用 kPa 或氣泵數量判斷，而應進一步比較 Pressure–Flow Curve。
以 FORMART 2 與 FORMART 3 為例，FORMART 2 採用 DC 無刷泵＋AC 感應真空泵 的混合式雙泵，最高真空度為 -90 kPa；FORMART 3 則使用單一 300W 真空泵，最高真空度為 -92 kPa。
兩者最高真空度的數字接近，但從 MYYARD 的 Pressure–Flow Curve 可以看到，FORMART 2 在不同工作區間會產生明顯的斜率變化；FORMART 3 則從初始約 110 L/min 到最高 -92 kPa 呈現連續的單一斜率。
真空成型過程中，塑板會隨著抽氣、接觸模具而持續散熱，因此比較內建氣源時，除了「最後能抽到多低」，也應該觀察從開始抽氣到進入高真空區間的完整流量變化。
真空成型機氣源怎麼選？先看需求，再看真空度與流量曲線
簡單來說，入門體驗且不需要較高真空度，可以考慮外接吸塵器；希望不需外接設備並取得較高真空度，則選擇內建真空泵。若都是內建氣源，再進一步比較混合式與單一真空泵的 Pressure–Flow Curve，而不是只看泵的數量。
MYYARD 從 FORMART Lite 的外接吸塵器，到 FORMART S 的內建單一真空泵；也從 FORMART 2 的混合式雙泵，發展到 FORMART 3 的單一 300W 真空泵。這些不同架構也讓我們能從實際設備與 Pressure–Flow Curve，比較不同氣源設計在真空建立過程中的差異。
因此，在選購真空成型機時，可以依序確認三件事：設備是否需要外接吸塵器、最高真空度是多少，以及從初始抽氣到高真空區間的 Pressure–Flow Curve 如何變化。
