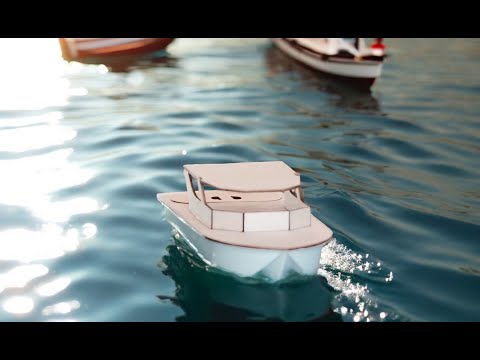

🚀 FORMART 真空成形機でモーター動力ボートを作る｜DIY STEAM教材
真空成形は、ボート製作にも活用できる加工方法です。短時間かつ低コストで船体を製作でき、船体設計や流体力学の考え方を実際のものづくりを通して検証できます。試作と改良を繰り返しながら形状を最適化できるため、STEAM教育にも適した実践的な製作例です。
📥 ファイルダウンロード
📌 使用材料
- 2.5mm レーザーカット用木板
- HIPS プラスチックシート（FORMARTでの真空成形用）
- ABSライク光造形レジン
- グリス（防水用）
- DCモーター × 2
- プロペラ・ドライブシャフト
🚀 製作手順
STEP 1：船体の成形型を作る

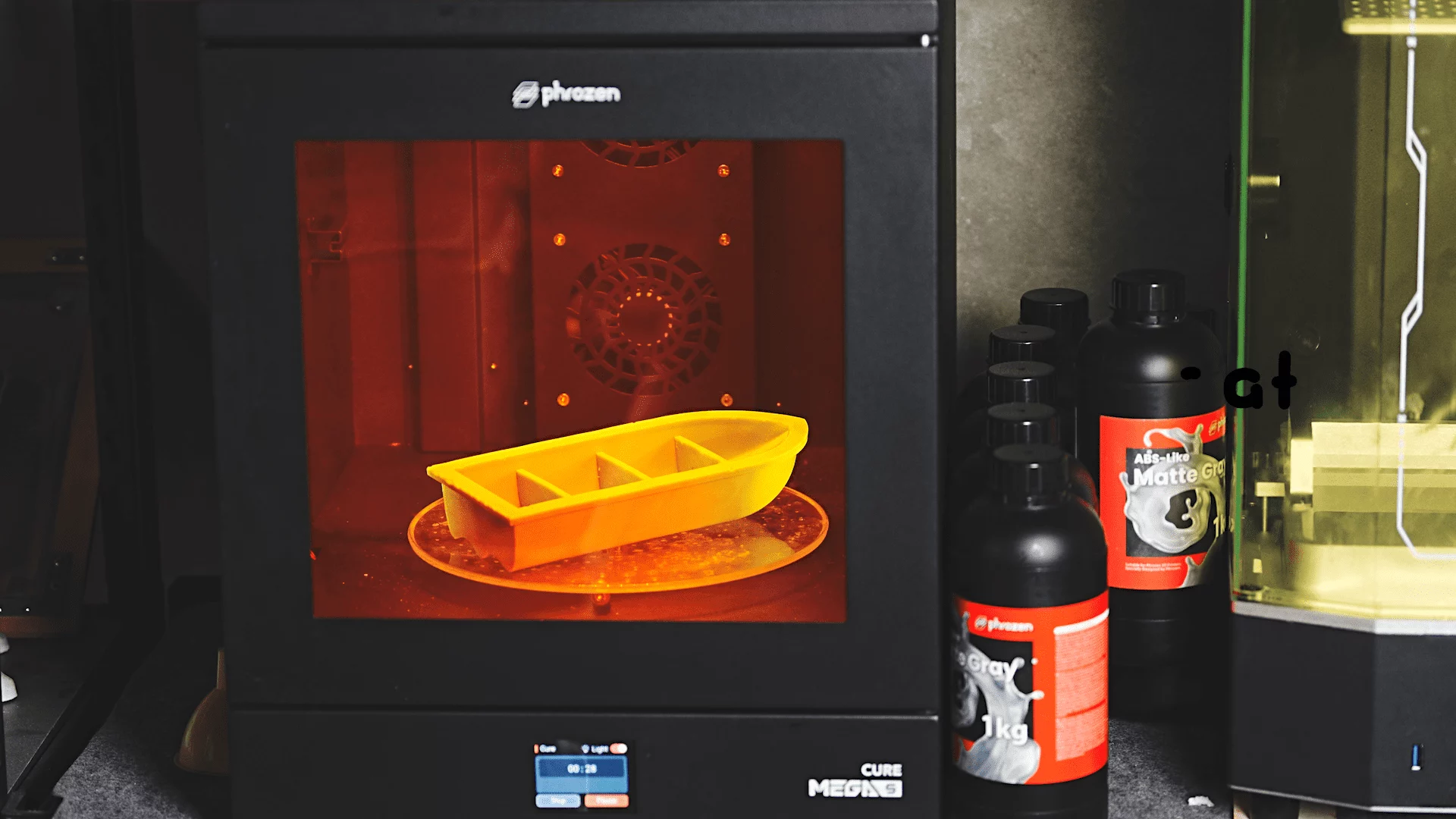

1. 船体の成形型を3Dプリントします。Phrozen 3Dプリンターを使用して船体の型を造形します。
2. 後工程の真空成形をきれいに仕上げるため、型の表面を滑らかに整えます。
STEP 2：船体を真空成形する

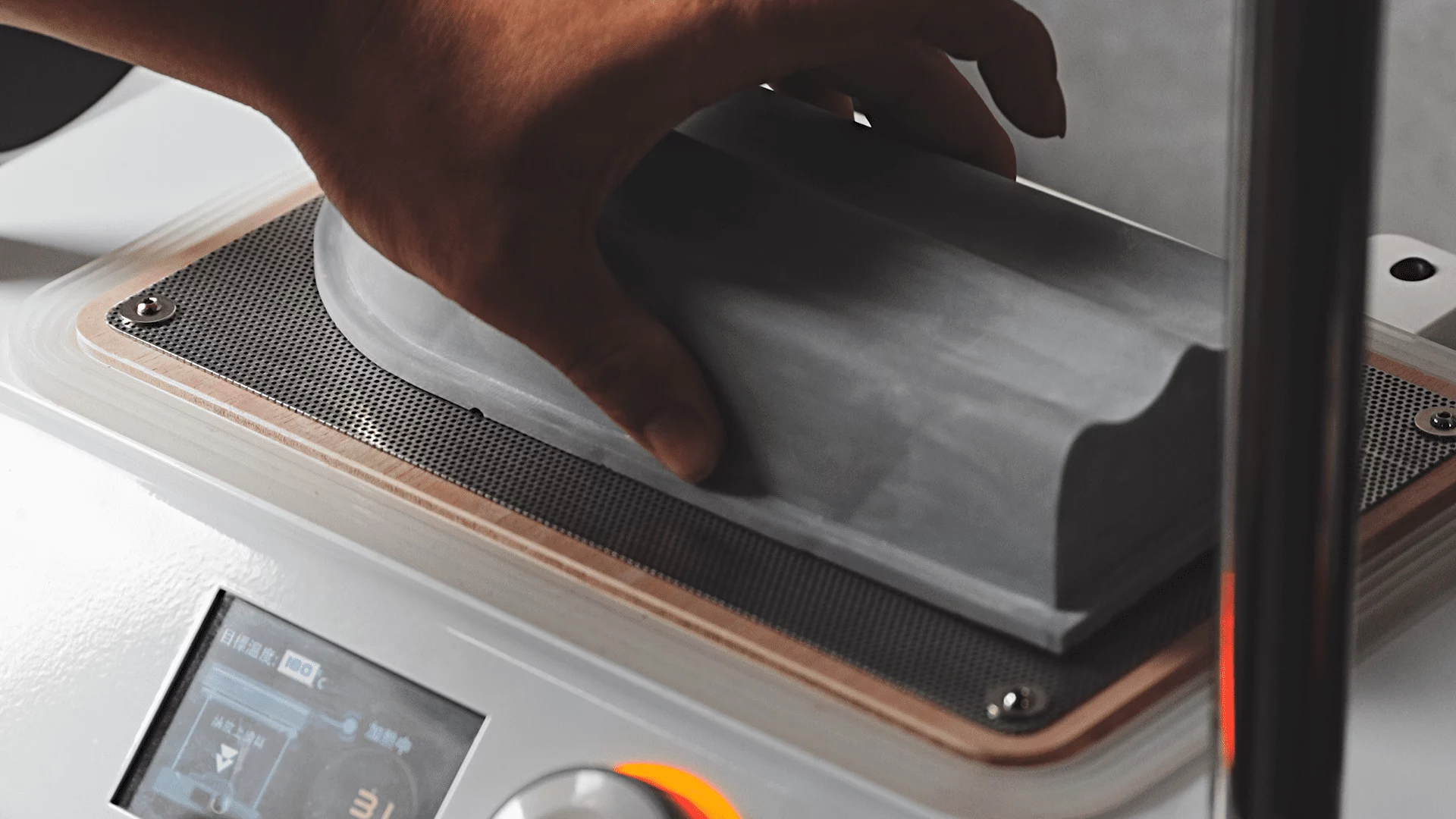

- HIPS プラスチックシートをFORMART 真空成形機にセットします。
- シートを加熱し、真空成形を行って船体の外殻を成形します。
- 成形した船体を取り出し、不要な部分をトリミングします。
🎯 手軽でスピーディーなDIY真空成形を体験してみませんか？
🔹 FORMART 真空成形機について詳しく見る 👉 FORMART 真空成形機を見る
STEP 3：動力システムを取り付ける

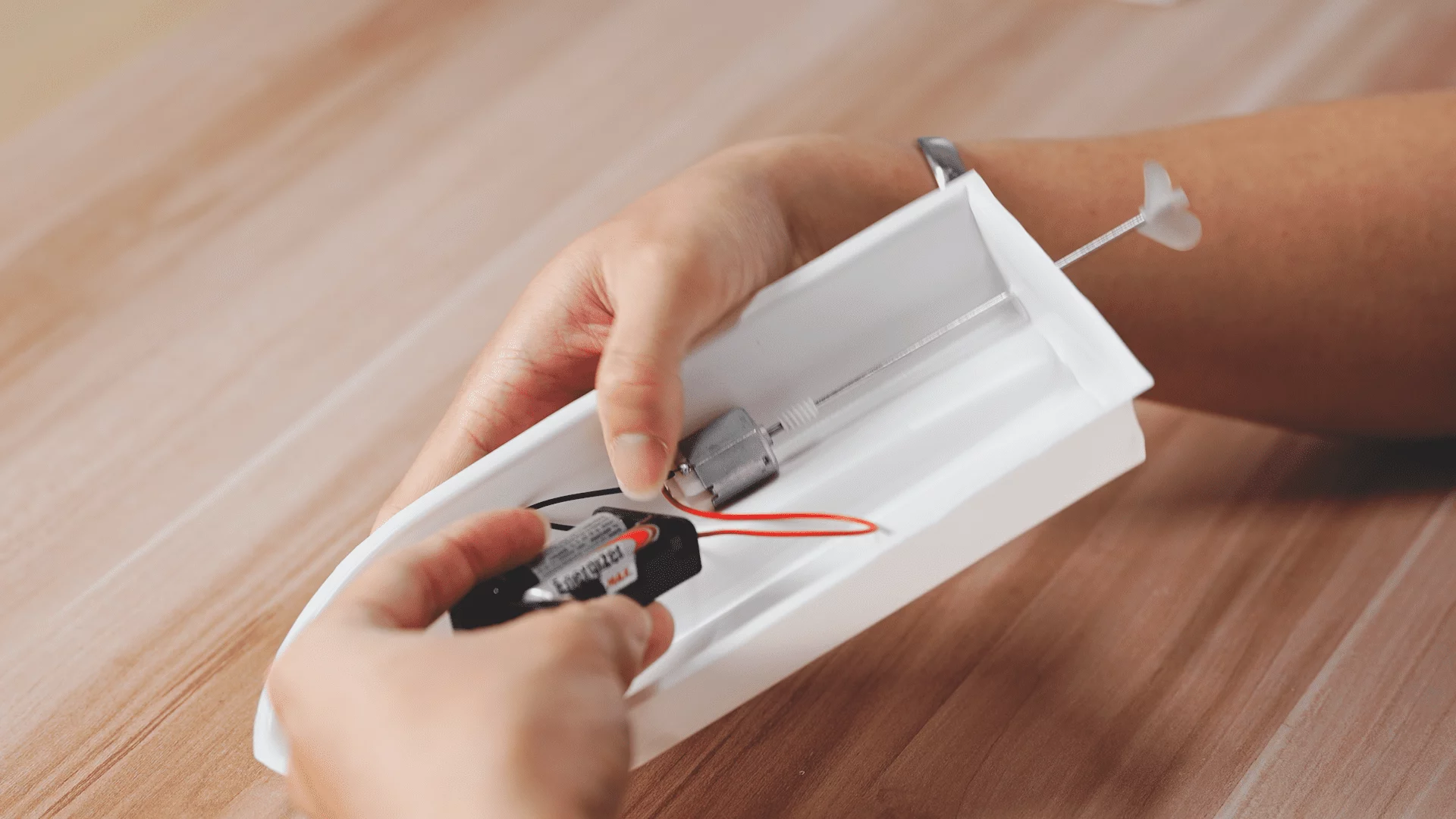

- 船体にDCモーター、ドライブシャフト、プロペラ、電池ボックスを取り付け、ホットグルーで固定します。

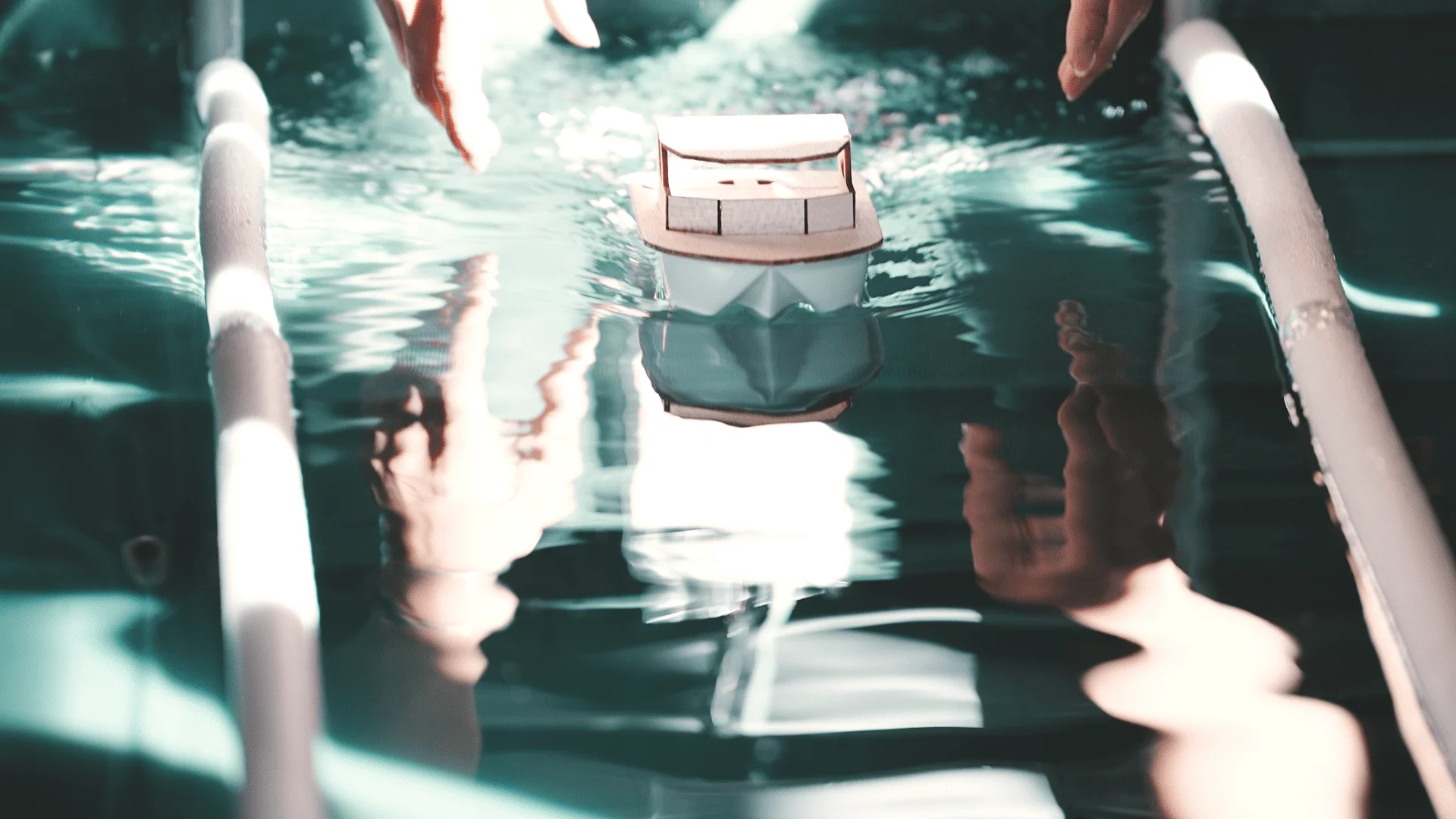

- 船体が傾いたり転覆したりしないよう、重心を調整してバランスを整えます。
- 穴やドライブシャフト周辺の隙間にグリスを塗り、水の侵入を防ぎます。
STEP 4：船体パーツをレーザーカットする
- DXFレーザーカットデータをダウンロードし、FLUX Ador レーザーカッターで加工します。
- 船体のデッキや支持パーツなどを切り出します。
- ホットグルーガンで各パーツを固定し、船体をしっかり組み立てます。
FORMART 真空成形機を使うメリットは？
✅ スピーディーな試作：数分で成形でき、DIYやSTEAM教育のものづくりに適しています。
✅ 低コスト・高効率：HIPSプラスチックシートを使用して、効率よく船体を製作できます。
✅ 細かな形状まで再現：3Dプリントした型の形状を再現し、流線型のデザインも製作できます。
