FORMARTでウォーター フィルター向けブリスターカードパッケージを作成｜真空成型 × 3Dプリント × レーザー切断 ワークフロー解説
ご存じですか？真空成型機、3Dプリンター、レーザー切断機があれば、自宅でプロ仕様のブリスターカードパッケージを作成できます。これら3台を揃えても費用は10万台湾ドル（約40万円）以内！

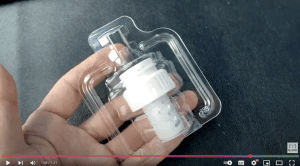

本チュートリアルでは、才能あふれるエンジニアのLukeがInnoVEX展示会のためにデザインしたウォーター フィルター カートリッジ用ブリスターカードパッケージを紹介します。シンプルなスナップフィット構造と精密なレーザー切断設計を採用し、DIYブリスターカードパッケージを小ロットで生産可能です。
ブリスターカードとは？なぜDIYするのか？

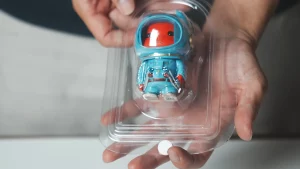

ブリスターカードは、透明プラスチック製のブリスターと紙製カードを組み合わせたパッケージです。工具、アクセサリー、電子部品、小型製品の展示などに広く使われています。
- 優れた展示性：製品の外観をはっきりと見せる
- 吊り下げ対応：小売販売で陳列しやすい
- 防塵・防湿：製品の保存期間を延ばす
- シンプルな工程：真空成型で素早く作れる
FORMART S真空成型機を使えば、低コストで高品質なブリスターを製作でき、小ロットでも多様な生産が可能です。
準備：ファイル、材料、ツール

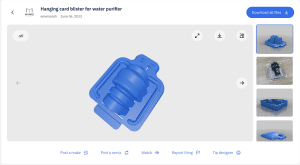

🔗 STLファイルのダウンロード
🧴 材料
🛠️ 機材
🔧 ステップバイステップの製作プロセス
🔨 ステップ1：モールドをプリント

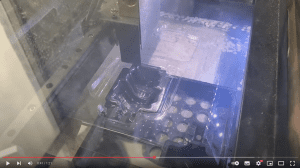

Phrozen Transformを使って、STLモデルから実体のモールドを3Dプリントします。

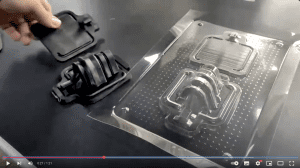

🔨 ステップ2：ブリスターを真空成型

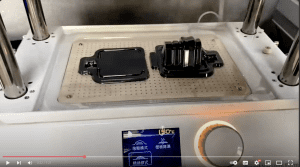

モールドをFORMART Sにセットし、適切な温度と真空圧を設定してブリスターを成型します。
🔨 ステップ3：治具を作成

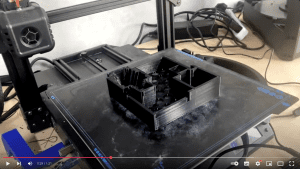

FDM 3Dプリンターを使って治具を作成し、レーザー切断中にブリスターがずれないようにします。

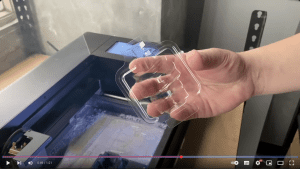

🔨 ステップ4：ブリスターをレーザー切断
FLUX Beamoを使用してレーザー切断を行い、設計に沿ってブリスターのエッジを正確にトリミングします。
💡 モールド設計のコツ
- モールドのエッジに面取りを施し、取り外しを容易にし、ブリスターを傷つけないようにする。
- モールド底部にベントを追加して、真空吸着を向上させる。
- スナップフィット構造は紙カードの厚みに合わせて調整し、精度と安定性を高める。
❓ よくある質問 (FAQ)
Q: PETシートは食品に使えるの？
A: ここで使用するPETは食品グレードで、80%再生ボトルから作られています。高い透明度と耐衝撃性を備え、チョコレート型など、高い透明度と強度が要求される用途に最適です。
Q: 初心者でも対応できる？
A: もちろんです！FORMART Sには動画チュートリアルとSTLファイルが付属しているため、自宅のワークショップでモデリングから切断まで行えます。
Q: 成型したブリスターはすぐ変形してしまわない？
A: モールドが適切に設計され、正しい厚み（例：0.3 mm PET）を使用すれば、市販品と同等の安定性を持ちます。
✨ 応用例
- 電子アクセサリーのパッケージング
- ツールセットのブリスターカード
- 小型玩具のパッケージ
- 展示サンプルディスプレイ
📩 プロフェッショナルなパッケージを実現したいですか？FORMART S真空成型機の力を体験し、あなただけのカスタムパッケージを作りましょう！
👉 FORMART S公式ページを見る で機能や導入事例を確認してください。
📞 お問い合わせはこちら：service@myyardtech.com
